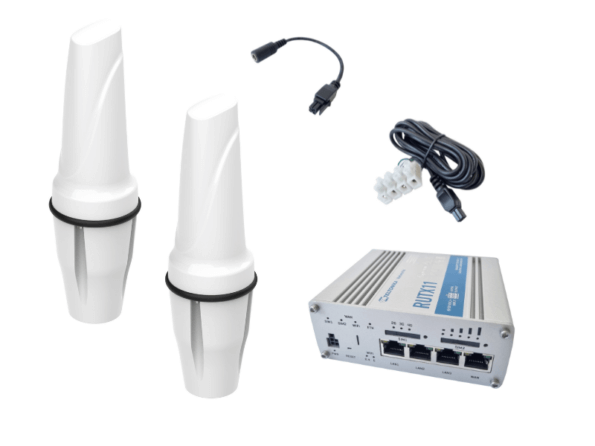

Komplet Teltonika RUTX11 z OMNI-403

Tehnične podrobnosti usmerjevalnik

MOBILNO OMREŽJE
Mobilni modul 4G (LTE) – Cat 6 do 300 Mbps, 3G – do 42 Mbps
SIM preklapljanje – 2 kartici SIM, samodejni preklop: šibek signal, omejitev prenosa podatkov, omejitev sporočil SMS, gostovanje, brez omrežja, omrežje zavrnjeno, prekinitev podatkovne povezave
RF tehnologija – WCDMA, LTE, GNSS, WiFi, Bluetooth LE
EIRP (največja energija za radijsko frekvenco): 24 dBm@WCDMA, 23 dBm@LTE, 23 dBm@ WiFi, 10 dBm@BLE
Frekvenčni pas delovanja:
– Antena za 4G/LTE  – 800~960 MHz, 1710~2690 MHz, 50 Ω, VSWR<3, ojačanje 4 dBi, omnidirectional – vsesmerna, SMA moški priključek
– Antena za WiFi – 2.4~2.5 GHz, 5.10~5.95 GHz, 50 Ω, VSWR 2.5 max, ojačanje 3.5 dBi, omnidirectional – vsesmerna, RP-SMA moški priključek
– Antena za BLE – 2.4~2.5 GHz, 50 Ω, VSWR<2.5, ojačanje 2.5 dBi, omnidirectional – vsesmerna, RP-SMA moški priključek
– Antena za GNSS – 1575.42~1602 MHz, 2.2~5 VDC, VSWR 2.0 max, ojačanje 28 dB +1.5/-3 dB, RHCP polarizacija, SMA moški priključek
Stanje – Moč signala (RSSI), SINR, RSRP, RSRQ, EC / IO, RSCP, poslani / prejeti bajti, povezani pas, IMSI, ICCID
SMS – SMS status, konfiguracija SMS, pošiljanje / branje SMS-ov prek HTTP POST / GET, EMAIL v SMS, SMS na EMAIL, SMS na HTTP, SMS na SMS, načrtovani SMS, SMS samodejni odgovor
Blacklist – seznam omogočenih in onemogočenih operaterjev
Upravljanje pasu – Zaklepanje pasu, uporabljen prikaz stanja pasu
APN – Samodejna nastavitev APN
Način delovanja – NAT (usmerjevalnik), Bridge, Passthrough
Multi-PDN – Možnost uporabe različnih PDN-jev za dostop do več omrežij in storitev

BREZŽIČNO OMREŽJE
Brezžični način – 802.11b/g/n/ac Wave 2 (WiFi 5) prenos podatkov do 867 Mbps (Dual Band, MU-MIMO), 802.11r fast transition, Access Point (AP), Station (STA)
WiFi varnost – WPA3-EAP, WPA3-SAE, WPA2-Enterprise-PEAP, WPA2-PSK, WEP; AES-CCMP, TKIP načini samodejnega šifriranja, ločevanje odjemalca
ESSID – Način prikritega ESSID
Uporabniki WiFi – Do 150 sočasnih povezav
Wireless Hotspot – Brezžični Captive portal (Hotspot), notranji / zunanji strežnik Radius, vgrajena prilagodljiva ciljna stran

ŽIČNO OMREŽJE
WAN – 1x priključek WAN (lahko ga konfigurirate tudi kot LAN) 10/100/1000 Mbps, skladnost s standardi IEEE 802.3, IEEE 802.3u, 802.3az, podpira samodejno MDI / MDIX
LAN –  3x priključek LAN, 10/100/1000 Mbps, skladnost s standardi IEEE 802.3, IEEE 802.3u, 802.3az, podpira samodejno MDI / MDIX

BLUETOOTH
Bluetooth 4.0 (LE) nizkoenergijski bluetooth za komunikacijo na kratke razdalje

OMREŽNE FUNKCIJE
Usmerjanje – Statično usmerjanje, Dinamično usmerjanje (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP)
Omrežni protokoli – TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet client, SNMP, MQTT, Wake on LAN (WOL), DLNA
VoIP passthrough – podpira pomočnike NAT H.323 in SIP-alg protokola, kar omogoča pravilno usmerjanje paketov VoIP
Nadzor povezave – Ping Reboot, Wget Reboot, Periodic Reboot, LCP in ICMP za pregled povezav
Firewall – omogoča odpiranje vrat / portov, pravila za promet, pravila po meri
DHCP strežnik – Statična in dinamična dodelitev IP, DHCP reley, releyd
QoS / Smart Queue Management (SQM) – Čakalna vrsta prioritet prometa po viru / cilju, storitvi, protokolu ali vratih, WMM, 802.11e
DDNS – podpira več kot 25 ponudnikov storitev, druge lahko konfigurirate ročno
Nadomestna/Rezervna povezava – VRRP, mobilne, žične in WiFi WAN možnosti, ki jih je mogoče uporabiti kot redundančno povezavo z uporabo samodejnega preklopa
Load Balancing – Izenačevanje obremenitve internetnega prometa prek več povezav WAN
SSHFS – Možnost namestitve oddaljenega datotečnega sistema prek protokola SSH

VARNOST
Avtentikacija (Preverjanje pristnosti) – Pre-shared key, digitalna potrdila, potrdila X.509
Firewall (Požarni zid) – Vnaprej konfigurirana pravila požarnega zidu lahko omogočite prek WebUI, neomejena konfiguracija požarnega zidu prek CLI; DMZ; NAT; NAT-T
Preprečevanje napadov – DDOS (preprečevanje poplav SYN, preprečevanje napadov SSH, preprečevanje napadov HTTP / HTTPS), preprečevanje skeniranja vrat (SYN-FIN, SYN-RST, X-mas, NULL flags, napadi FIN scan)
VLAN – ločevanje VLAN omrežij na podlagi oznak in mrežnih priključkov
Nadzor mobilne kvote – Nastavite omejitve podatkov po meri za SIM kartici
Spletni filter – Črni seznam za blokiranje neželenih spletnih mest, beli seznam za določanje samo dovoljenih spletnih mest
Nadzor dostopa – Prilagodljiv nadzor paketkov TCP, UDP, ICMP, filter naslovov MAC

VPN
OpenVPN – Hkrati lahko deluje več odjemalcev in strežnik, 12 načinov šifriranja
Šifriranje – OpenVPN DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128- CBC, AES-192-CBC, AES-256-CBC
IPsec – IKEv1, IKEv2 s 5 metodami šifriranja (DES, 3DES, AES128, AES192, AES256)
GRE – GRE tunel
PPTP, L2TP – odjemalec / strežnik, lahko delujejo hkrati, L2TPv3 podpora
Stunnel – Proxy je zasnovan tako, da obstoječim odjemalcem in strežnikom doda funkcionalnost šifriranja TLS brez sprememb kode programov
DMVPN – Način ustvarjanja skalabilnih IPsec VPN tunelov
SSTP – Podpora odjemalca SSTP
ZeroTier – ZeroTier VPN
WireGuard – Podpira strežnik/odjemalec način delovanja VPN WireGuard

MODBUS
MODBUS TCP slave
Filtriranje ID – Odziv na specifičen ID v obsegu [1; 255] ali na vse ID-je
Dovoli oddaljeni dostop – Omogoči dostop prek omrežja WAN
Registri po meri – MODBUS TCP zahteve po blokih po meri, ki berejo / zapisujejo v datoteko v usmerjevalniku, in jih je mogoče uporabiti za razširitev funkcije MODBUS TCP Slave

MODBUS TCP master
Podprte funkcije – 01, 02, 03, 04, 05, 06, 15, 16
Podprti podatkovni formati – 8 bit: INT, UINT; 16 bit: INT, UINT (MSB or LSB first); 32 bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII

PODATKI MODBUSA STREŽNIKU
Protokol HTTP (S), MQTT, Azure MQTT, Kinesis

MQTT GATEWAY
Prehod MQTT Omogoča pošiljanje ukazov in prejemanje podatkov od MODBUS Masterja prek posrednika MQTT

SPREMLJANJE IN UPRAVLJANJE
WEB UI – HTTP / HTTPS, stanje, konfiguracija, posodobitev FW, CLI, odpravljanje težav, dnevnik dogodkov, sistemski dnevnik, dnevnik jedra
FOTA – Posodobitev vdelane programske opreme iz serverja, samodejno obvestilo
SSH – SSH (v1, v2)
SMS – SMS stanje, konfiguracija SMS, pošiljanje / branje SMS-ov prek HTTP POST / GET
KLIC – Ponovni zagon naprave, stanje, vklop/izklop WiFi, vklop/izklop mobilnih podatkov, vklop/izklop IO izhoda,
TR-069 – OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
MQTT – MQTT broker, MQTT publisher
SNMP – SNMP (v1, v2, v3), SNMP trap
JSON-RPC – API za upravljanje prek HTTP / HTTPS
MODBUS – Status / nadzor MODBUS TCP
RMS – Podpira sistem za daljinsko upravljanje Teltonika RMS

IoT PLATFORME
Cloud of Things – Omogoča spremljanje: podatkov o napravi, mobilnih podatkov, informacij o omrežju, razpoložljivosti
ThingWorx – omogoča spremljanje: WAN način delovanja, imena mobilnega operaterja, WAN IP, moči mobilnega signala, vrste mobilnega omrežja
Cumulocity – Omogoča spremljanje: modela naprave, revizije in serijske številke, ID mobilne celice, ICCID, IMEI, vrste povezave, operaterja, moči signala, vrste WAN in IP
Azure IoT Hub – lahko pošlje IP naprave, število prejetih/poslanih bajtov, stanje 3G povezave, stanje omrežne povezave, IMEI, ICCID, model, proizvajalec, serijski, revizija, IMSI, stanje države SIM, stanje PIN, GSM signal, WCDMA RSCP WCDMA EC / IO, LTE RSRP, LTE SINR, LTE RSRQ, ID CELL, operater, številka operaterja, vrsta povezave, temperatura, število PIN za strežnik Azure IoT Hub

ZNAČILNOSTI SISTEMA
CPU – Quad-core ARM Cortex A7, 717 MHz
RAM – 256 MB, DDR3
FLASH pomnilnik – 256 MB, SPI Flash

FIRMWARE / KONFIGURACIJA
WEB UI – Posodobi FW iz datoteke, preveri FW na strežniku, konfiguracijske profile, varnostno kopijo konfiguracije, obnovitveno točko
FOTA – Posodobitev FW / konfiguracije s strežnika
RMS – Posodobitev FW / konfiguracija za več naprav
Ohrani nastavitve – Posodobi FW brez izgube trenutne konfiguracije

FIRMWARE PRILAGODITEV
Operacijski sistem – RutOS (Linux OS na osnovi OpenWrt)
Podprti jeziki – Busybox shell, Lua, C, C ++
Razvojna orodja – Paket SDK z vgrajenim razvojnim okoljem

LOKACIJA
GNSS – GPS, GLONASS, BeiDou, Galileo in QZSS
Koordinate –  GNSS koordinate prek WebUI, SMS, TAVL, RMS
NMEA – NMEA 0183
Strežniška programska oprema – Podprta strežniška programska oprema TAVL, RMS
Geofencing – Nastavitev več geofence območij

USB PRIKLJUČEK
Hitrost prenosa podatkov – USB 2.0
Aplikacije – Samba share, USB-to-serial
Zunanje naprave – Možnost priključitve zunanjega trdega diska, USB ključka, dodatnega modema, tiskalnika
Formati za shranjevanje – FAT, FAT32, NTFS

VHOD / IZHOD
Vhod – 1x Digitalni vhod, 0 – 6 V zaznan kot logic low, 8 – 30 V zaznan kot logic high
Izhod – 1x Digitalni izhod Open-collector, največja moč 30 V, 300 mA
Dogodki – SMS, EMAIL, RMS

NAPAJANJE
Priključek – 4-polna industrijska DC vtičnica
Območje vhodne napetosti – 9 do 50 VDC, zaščita pred obratno polariteto, prenapetostna zaščita / zaščita za prehodno napetost
PoE (pasivno) – Pasivno PoE prek rezervnih paric (na voljo v reviziji HW 0007 in serijski številki 0010). Možnost napajanja prek vrat LAN, vendar ni združljiv z aktivnim PoE (IEEE802.3af, 802.3at in 802.3bt)
Poraba energije – 16 W Max

FIZIČNI VMESNIKI (PRIKLJUČKI, LED, ANTENE, TIPKE, SIM)
Mrežni priključki –  4x RJ45, 10/100/1000 Mbps
Vhodno-izhodni priključki – 1x digitalni vhod, 1x digitalni izhod na 4-polnem napajalnem priključku
LED diode stanja – 4x LED diode WAN, 2x vrsta mobilne povezave, 5x moč mobilne povezave, 8x stanje LAN, 1x napajanje, 2x 2,4G in 5G WiFi
SIM – 2x reža SIM (Mini SIM – 2FF), 1,8 V / 3 V, odstranljivo držalo SIM kartice
Napajanje – 1x 4-polni DC priključek za napajanje
Antene – 2x SMA za LTE, 2x RP-SMA za WiFi, 1x RP-SMA za Bluetooth, 1x SMA za GNSS
USB – 1x USB Vrata za zunanje naprave
Reset tipka – Tipka za ponovni zagon / ponastavitev na tovarniške nastavitve
Drugo – 1x ozemljitveni vijak

FIZIČNE LASTNOSTI
Material ohišja – Aluminijasto ohišje z možnostjo pritrditve na DIN letev,
Mere (Š x V x G) – 115 x 44.2 x 95.1 mm
Teža – 456 g
Možnosti pritrditve – pritrditev na DIN-letev na dva načina, namestitev na ravno površino

DELOVNO OKOLJE
Delovna temperatura – -40 ° C do 75 ° C
Delovna vlažnost – 10% do 90% brez kondenzacije
Stopnja zaščite – IP30

Paket vsebuje:
1x Usmerjevalnik RUTX11, 1x Napajalnik, 2x LTE anteni (vrtljiva, SMA moški), 2x WiFi anteni (vrtljiva, RP-SMA moški), 1x Antena GNSS (lepilo, SMA moški, 3 m kabel), 1x Antena Bluetooth (magnetni nosilec, moški RP-SMA, 1,5 m kabel), 1x Mrežni kabel (1,5 m), 1x Komplet adapterjev SIM, 1x Navodila
